Von der Idee zum fertigen Bauteil – Ihr Partner für 3D-Druck & Reverse Engineering
Als Full-Service-Dienstleister im Bereich 3D-Druck, 3D Scanning und Reverse Engineering begleiten wir Sie von der ersten Idee bis zum physisch greifbaren Bauteil – präzise, lösungsorientiert und effizient.
Ob Prototyp, funktionsfähiges Ersatzteil oder Kleinserie: Wir digitalisieren bestehende Objekte, entwickeln aus Ihren Vorgaben fertigungsgerechte Modelle oder bringen Ihre bereitgestellten 3D-Daten direkt in den Druck.
Mit modernster 3D-Scan-Technik, CAD-Flächenrückführung und einem leistungsfähigen Maschinenpark für FDM- und SLA-Druckverfahren decken wir die gesamte digitale Fertigungskette ab – von der analogen Geometrie bis zum fertigen Bauteil.
Typische Anwendungsbereiche unserer Leistungen:
Funktionale Prototypen
Funktionsoptimierte Bauteile (z.B. Motorsport)
Ersatzteile (z. B. Maschinen, Oldtimer)
Maschinenkomponenten (z.B. Sensorhalter, Befestigungselemente)
Die kurze Reaktionszeit kann Bandstillstände bis zum eintreffen der Originalteile effizient Brücken.
Design- und Funktionsmuster
Medizin- & Dentalmodelle (SLA)
Kleinserienfertigung & Vorserienmuster
Reverse Engineering bei fehlnden 3D Modelen
3D Druck Leistungsportfolio
- Langjährige Erfahrung in anwendungsorientiertem 3D Druck
- Individuelle Beratung zu: 3D Druckverfahren (FDM oder SLA), Material, Fertigungsparametern.
- Schnelle Reaktionszeiten von wenigen Stunden bis wenigen Tagen.
- Breites Spektrum an Materialien für die individuellen Anwendungsbereiche.
- Schnelle Bewertung ihres 3D Models zur Druckbarkeit
- Konstruktion eines 3D Models das auf Ihre Anforderungen Maßgeschneidert ist oder optimierung ihres 3D Druckmodells.
- Mehrfarben und Mehrmaterialdruck.
- Hohe Anforderungen an Qualität und Maßhaltigkeit.
- Dateiformate: STL, STEP (STP), 3MF, AMF, OBJ und SVG.
- Singuläre Bauteilgröße 256 × 256 × 256 mm im FDM und 300x160x300mm im SLA Druck.
- Größere Komponenten können selbstverständlich durch Segmentierung realisiert werden.
- Toleranzen je nach Material bis zu ≈ ±0,05mm im FDM.
Im SLA Verfahren ist durch eine Auflösung von 46x46μm und dem ausbleiben der thermischen Schrumpfung feinste Toleranzen und Oberflächengüten von bis zu Rz ~10–20 µm möglich.

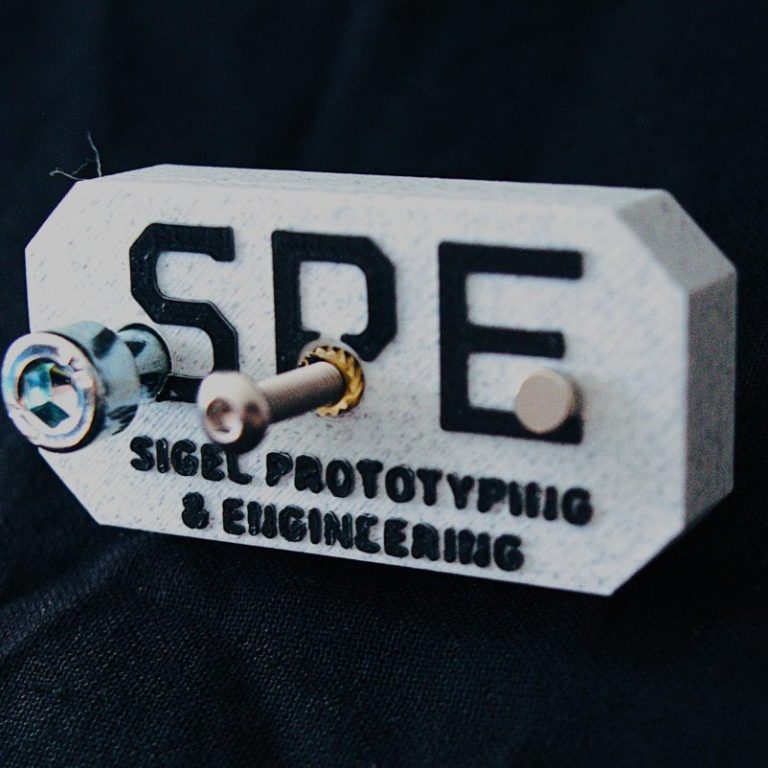

Befestigungselemente im FDM 3D Druck
Oft werden individuelle Befestigungslösungen benötigt.
Hier gibt es mehrere Möglichkeiten dies zu realisieren ohne sich auf gedruckte Gewinde oder Verschlüsse verlassen zu müssen.

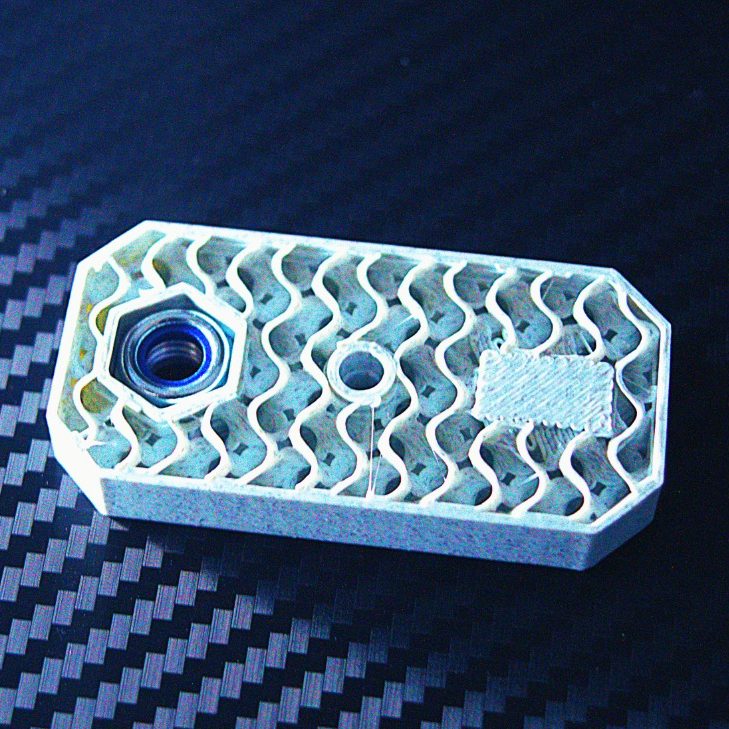

Muttern im Modell
Es lassen sich planar zur Druckplatte Muttern in das Model eindrucken.
Die Auswahl ist hier sehr frei und kann sich über das gesamte Handelsübliche Portfolio erstrecken

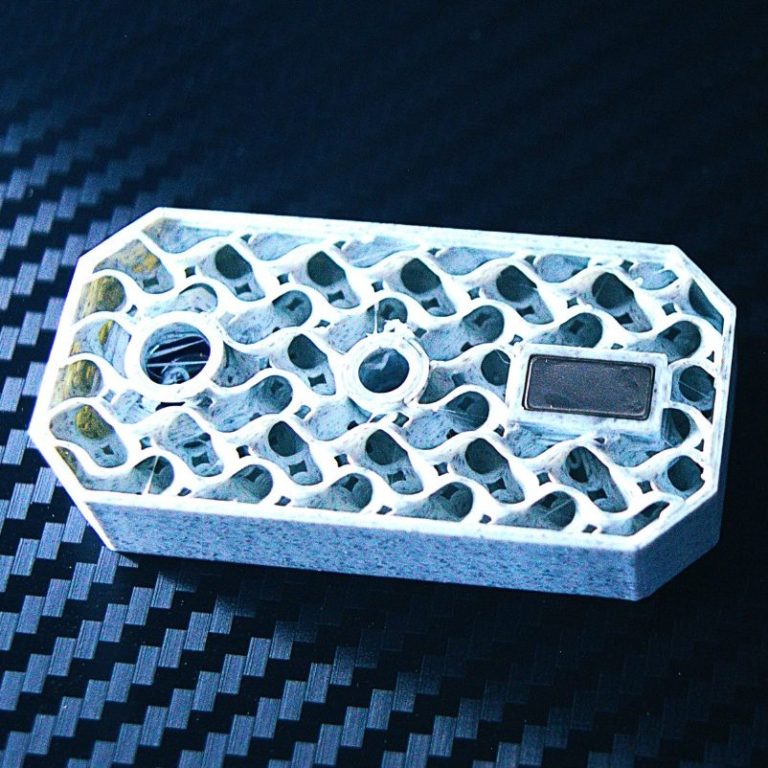

Magnete im Modell
Gleich lassen sich auch Neodymmagnete im Modell plazieren.
D

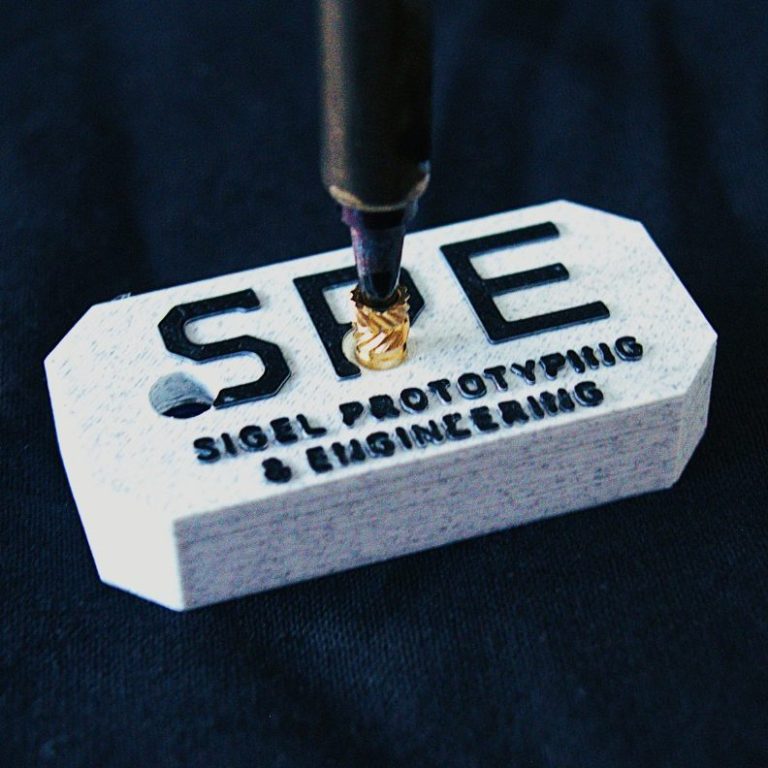

Einschmelz Gewindeeinsätze
Anwendungsorientiert
Auf Wunsch werden Sie für das passende Verfahren beraten
Diese können unabhängig der orientierung im Modell eingeschmolzen werden.
M2 - M6
Leistungsportfolio 3D Scan
Umfang & Einsatzszenarien
Von Einzelteilen bis zu partiellen Fahrzeugbereichen (z. B. Stoßfänger, Türen, Innenraumsegmente, Motorraum, Sitzbänke).
Auch Large Model Scans wie ganze Fahrzeuge oder vergleichbare Objekte sind ab Herbst kein Problem.
Funktions- & Designteile, Werkzeuge/Vorrichtungen, Retrofit-/Ersatzteilaufnahme, Dokumentation von Ist-Zuständen.
Genauigkeit & Detailauflösung
Detailtreue bis in den Zehntelmillimeterbereich (objekt- & setupabhängig).
Globale Maßhaltigkeit durch Referenzierung (Targets/Koordinatensysteme) und kontrollierte Scanstrategie.
Prozess & Vorbereitung
On-Site oder In-House. Kurzes Briefing (Bauteil, Digitalisierungsziel).
Oberflächenvorbereitung nach Bedarf: Mattierspray rückstandsfrei, Zielmarken (entfernbar), definierte Referenzen.
Scan → Meshing/Clean-Up → Ausrichtung
(CAD-/Fahrzeugkoordinaten). Optional Reverse Engineering (Flächenmodell).
Ergebnisse & Formate
Meshes: STL, OBJ, PLY (wasserdicht/trianguliert, auf Wunsch reduziert).
CAD-Ableitungen: STEP (Reverse-Engineering, klassifizierte Flächen).
Besondere Branchen-Cases
Automotive: Anbauteile, Umbauten, Sitz-/Innenraumkomponenten.
Ersatzteil & Re-Design: Passaufnahmen, Gegenstücke, Rastpunkte, Freigang-Checks.
Leistungsportfolio Revers Engineering & Engineering
Von der gescannten Punktewolke zum passgenauen Ersatz- oder Anbauteil.
Kick-off & Zielbild: Anforderungen, Schnittstellen, Toleranzen auf Ihren Bedarf anpassen und optimieren.
Anwendungs- & fertigungsgerecht: Konstruktion konsequent auf Einsatzzweck und Fertigungsgerecht (FDM/SLA, CNC oder Hybrid) optimiert.
Einzelkörper oder Baugruppe: Ob einzelne Komponenten, Baugruppen oder Fertigungsformen sind für uns kein Problem.
Fertigungsoptimierung: Druckgerecht (supportarm, orientierungssicher) oder fräsgerecht (zugänglich, werkzeugfreundlich) – immer mit sauberer Maßstrategie.
Montagekonzept integriert: Heat-Set-Inserts, eingedruckte Muttern, Magnettaschen – von Beginn an im CAD vorgesehen.
Daten & Übergabe: STEP (CAD), STL/3MF (Druck), Zeichnung auf Wunsch – inkl. Revisionsstand und Freigabeprüfung.
Lead-time: Je nach Komplexität, Dringlichkeit oder Lieferzeiten von Stunden bis wenige Tage.
Workflow & Lieferzeit
Workflow & Lieferzeit
Datenannahme: STEP/STL/3MF → kurzer DFM-Check (Material/Orientierung/Finish) → Angebot.
Lieferzeit: je nach Komplexität, Dringlichkeit oder nähe zum Kunden Lieferzeiten von Stunden bis wenige Tage.
Auf Wunsch: vereinfachte Erstmuster, Dokumentation, NDA.
